DL공법(환경신기술 제 491호)
거푸집 일체형 접이식 장치를 이용한 인상한 높이 조절 기술

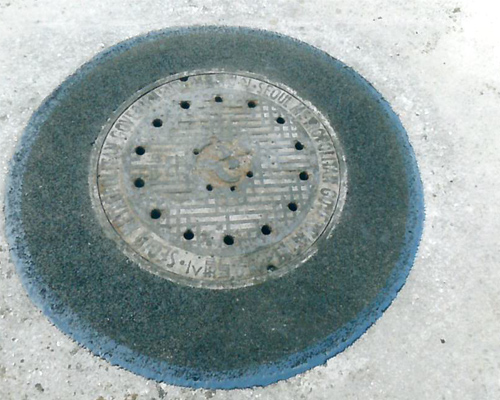

현장 제조 아스팔트 혼합물을 이용한 맨홀인상 보수 기술
특징
| 거푸집 일체형 접이식 장치 |

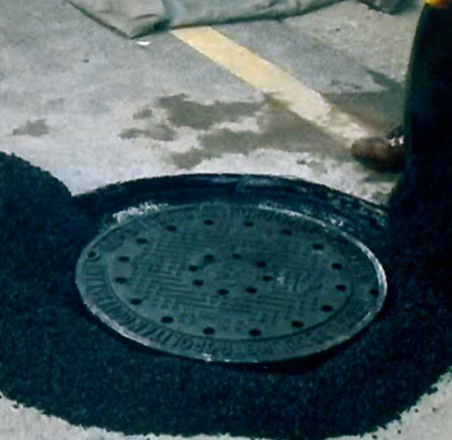

현장 제조 아스팔트 혼합물 |
타공법 대비 장점 |
| 접이식으로 이동 및 보관에 편리 |
공장 입도 조절로 품질 향상 |
저렴한 시공비, 장비사용 최소화 |
| 거푸집이 일체형으로 공정 삭제 |
다짐 온도 규격화로 품질 향상 |
공사 시간단축, 소음 및 대기오염 방지 |
| 높이 조절재 미사용으로 폐기물저감 |
정량 생산으로 폐기물 저감 |
폐기물 발생 저감 |

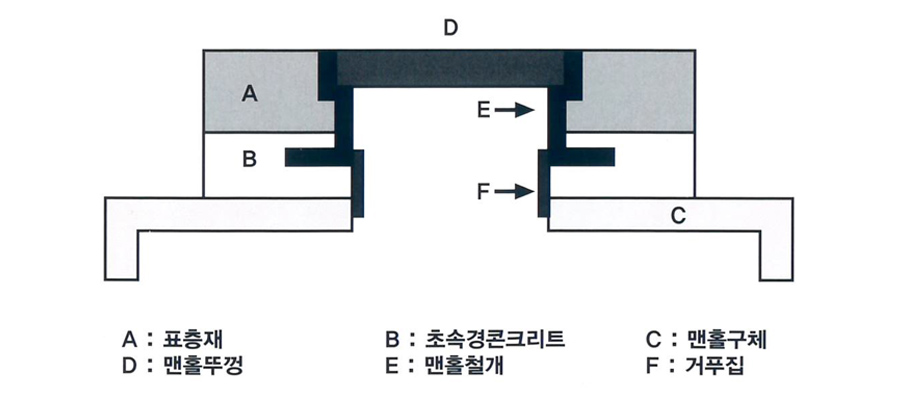

표준시공 단면도

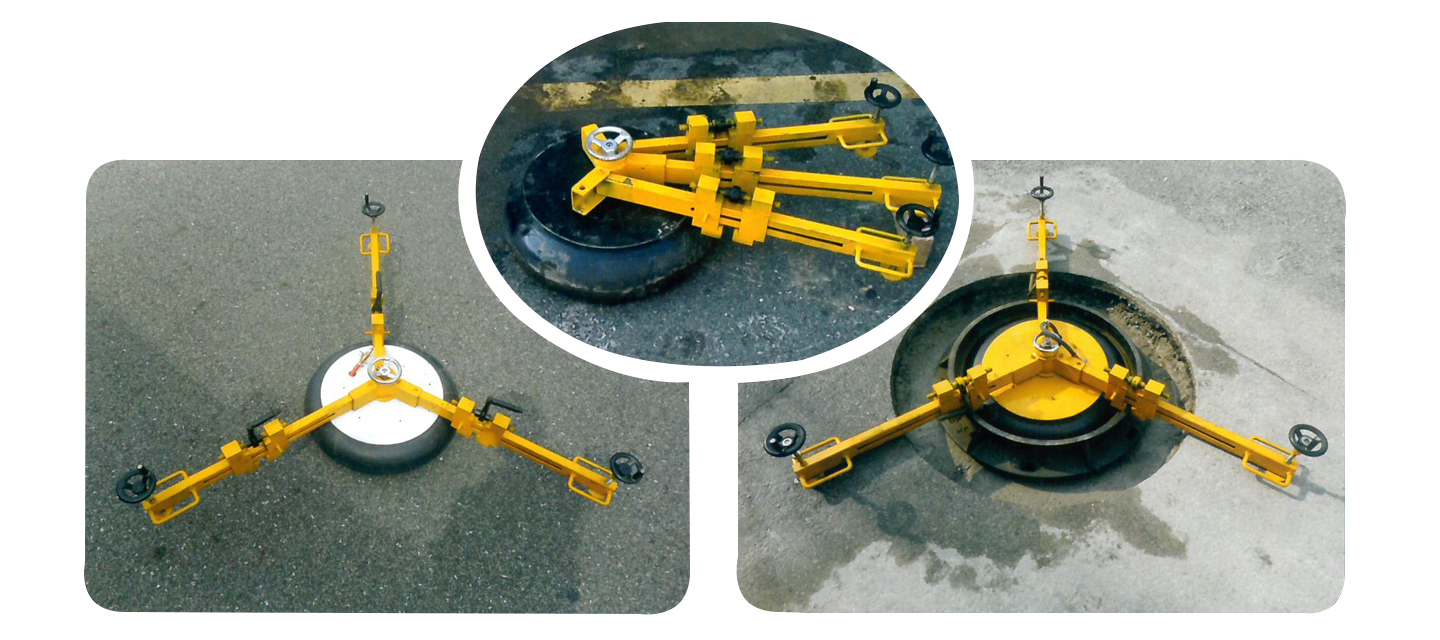

거푸집 일체형 접이식 높이조절 장치
-

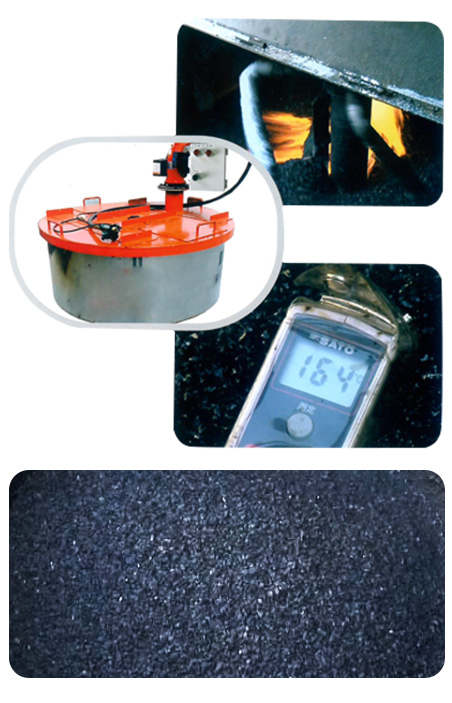

현장 제조 아스팔트 혼합 장치
-
초속경 콘크리트 품질
| 검사항목 |
단위 |
결과치 |
시험방법 |
| 응결시간(초결) |
분:초 |
5:05 |
KS F 2476:2007 |
| 응결시간(종결) |
분:초 |
7:20 |
KS F 2476:2007 |
| 슬럼프 플로 |
mm |
618 |
KS F 2594:2009 |
| 압축강도(30분) |
N/mm² |
11.6 |
KS F 2405:2010 |
| 압축강도(1시간) |
N/mm² |
15.6 |
KS F 2405:2010 |
| 압축강도(1시간30분) |
N/mm² |
19.6 |
KS F 2405:2010 |
| 압축강도(2시간) |
N/mm² |
20.2 |
KS F 2405:2010 |
| 압축강도(1일) |
N/mm² |
30.5 |
KS F 2405:2010 |
| 압축강도(3일) |
N/mm² |
33.5 |
KS F 2405:2010 |
| 압축강도(28일) |
N/mm² |
41.8 |
KS F 2405:2010 |
| 최종블리딩율 |
% |
0.0 |
KS F 2414:2000 |
| 동결융해 후 압축강도(100Cycle) |
N/mm² |
40.3 |
KS F 2456:2008 |
-
아스콘 품질
| 검사항목 |
시방서 기준 |
DL 표층재 |
| 안정도(25ºC, N) |
7,500이상 |
10,245 |
| 흐름 값(1/10mm) |
20~40 |
27 |
| 공극율(%) |
3~15 |
9 |
| 수침잔류안정도(%) |
75이상 |
88 |
DL공법 시공순서
01도로 컷팅
02도로 굴착
03거푸집 일체화 높이조절(1차)
04레버 미세조정 높이조절(2차)
05초속경 콘크리트 타설
06현장 제조 아스팔트 혼합
07현장 제조 아스팔트 타설
08프라이머 도포
09아스팔트 혼합물 포설 다짐
10시공완료
|
|
